電感器有許多不同的用途，根據應用場合可以使用多種產品類型。
村田製作所提供片式電感器的種類繁多，按用途分為三類電感器：高頻電路； 電源線電感器（功率電感器）； 一般電路用電感器。
本文介紹了用於高頻電路的電感器。
顧名思義，高頻電路的電感器用於10 MHz至幾GHz的高頻頻段。 由於這些產品要求高Q（品質因數）值，因此大多數產品具有非磁性芯結構，並且它們主要用於移動通信設備（如手機，無線LAN等）的高頻電路中。

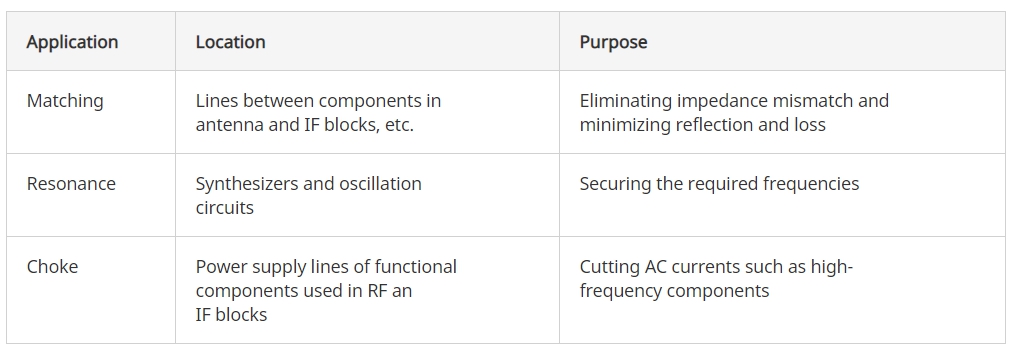

表1手機每個電路模塊中電感器應用示例
村田製作所提供用於高頻電路的電感器產品系列，具有三種不同的結構：繞線，多層和薄膜。
下面簡要介紹每種結構的特徵和合適的應用。

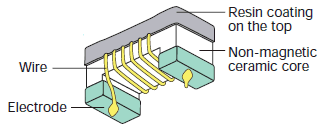

◆繞線結構的特點
線繞結構是通過將銅線以螺旋狀纏繞在氧化鋁芯上而形成的。 可以使用比多層和薄膜結構更粗的電線來形成線圈，該線圈具有以下特徵：
1）低直流電阻
2）極高的Ｑ（品質因數）值
3）可以支持大電流
這些特性使線繞結構適合於需要極高係數的天線和PA電路的匹配應用，以及IF電路的諧振應用。

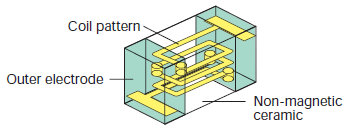

◆多層結構的特徵
通過層疊陶瓷材料和線圈導體以形成集成的多層型電感器來形成多層結構。 與線繞結構相比，這使得尺寸更小且成本更低。
雖然Q因子低於線繞結構，但多層結構在L值偏差，額定電流，尺寸，價格和其他特性之間提供了良好的整體平衡，從而可以在廣泛的應用中使用。
多層結構適用於各種應用，例如移動通信設備的RF電路匹配，扼流圈和諧振。

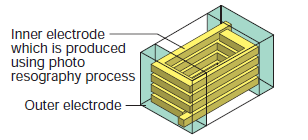

◆膜結構特點
薄膜結構的片狀電感器具有多層結構，但是使用村田製作所獨創的微處理技術，可以在陶瓷材料上高精度地形成線圈。
可以形成具有以下特徵的極其精確的磁芯：
1）即使對於緊湊型芯片（如0603尺寸）也可以實現高性能的電氣特性
2）支持穩定的電感和較小的電感值階躍
3）高Q和高SRF
這使得薄膜結構的片式電感器適用於需要窄偏差和高Q因子的RF電路匹配和諧振應用，以支持朝著更小，更輕便的移動通信設備發展的趨勢。
如上所述，通過有效利用每種類型的特徵，在各種RF電路中使用用於高頻電路的電感器。
負責人：村田製作所株式會社
