- 網路變壓器的功能：
- 滿足IEEE 802.3中電氣隔離的要求
- 不失真的傳輸乙太網信號
- EMI抑制
網絡變壓器主要有信號傳輸、阻抗匹配、波形修復、信號雜波抑制和高電壓隔離等作用。網絡變壓器在乙太網中的作用在乙太網設備中，通過PHY(Phyical Layer)接RJ45時，中間都會加一個網絡變壓器。有的變壓器中心抽頭接到地。而接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。
中間抽頭有些接電源，而有些接地。這個主要是由使用的PHY晶片UTP口驅動類型決定的。這種驅動類型有兩種，電壓驅動和電流驅動。電流驅動的就要接電源;電壓驅動的就直接接個電容到地即可。所以對於不同的晶片，中心抽頭的接法，與PHY是有密切關係的，具體還要參看晶片的datasheet和參考設計。接電源時要接不同的電壓，也是所使用的PHY晶片資料裡規定的UTP埠電平決定的。
◆ 網路變壓器的作用：
從理論上來說，可不需接變壓器，直接接到RJ45上也能正常工作。但傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對晶片的干擾也很大。當接上網絡變壓器後，它主要用於信號電平耦合。可有以下作用：
A.可以增強信號，使其傳輸距離更遠;使晶片端與外部隔離
B.抗干擾能力大大增強，而且對晶片增加了很大的保護作用(如雷擊);當接到
不同電平(如有的PHY晶片是2.5V，有的PHY晶片是3.3V)的網口時，不
會對彼此設備造成影響。

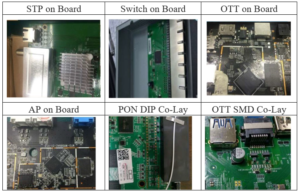

應用範例：

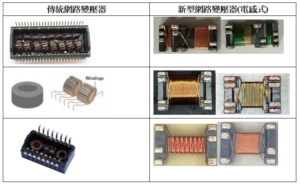

外觀寫照：

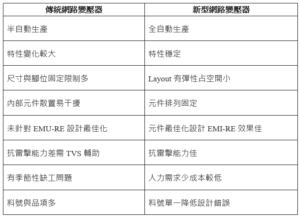

比較：
